显影环的合金选型不是孤立的材料参数决策，而是需要与支架主体结构、释放系统和目标血管解剖条件协同考虑的工程命题。从支架主体材料角度看，铂铱显影环常与镍钛合金支架或钴铬合金支架配合使用，此时需要关注不同金属间的电化学兼容性问题——在体液环境中，不同金属接触时可能产生微电流加速某一方的腐蚀（电偶腐蚀）。铂铱合金的电位较正（相对于镍钛合金），与后者配对使用时通常处于阴极保护状态，腐蚀风险较低，但仍建议在设计阶段通过体外电化学腐蚀测试验证组合方案的安全性。从释放系统角度看，显影环需要承受球囊充盈压力的挤压变形而不发生断裂或过度塑性变形，合金的屈服强度和延伸率是选型的关键参数。目标血管的迂曲程度和钙化负荷也会影响对显影环硬度的要求——高迂曲血管更适合偏软的显影环以顺应输送轨迹，钙化严重的病变则需要显影环有足够的支撑力以防止器械位移。实验室 10 余名科研人员，检测显影环性能指标。脊柱外科低温等离子消融电极铂铱合金行业标准

    采购铂铱显影环时，介入器械制造商需要从材料性能、工艺成熟度、合规资质和供应链稳定性四个维度进行系统评估。材料性能方面：首先确认合金成分（建议90Pt/10Ir或85Pt/15Ir）和纯度符合注册技术文件要求，要求供应商提供原材质证书（CofC）和第三方成分验证报告；其次评估尺寸规格的范围覆盖度（是否涵盖目标支架系统所需的全部直径和壁厚规格）；再次确认批次一致性数据（尺寸和显影效果的CV值应≤10%）。工艺成熟度方面：要求参观供应商的现场生产设施，重点关注拉丝设备精度（是否达到±控制能力）、绕环工艺稳定性、热处理设备温度均匀性（温差应≤±5°C）和焊接自动化程度。合规资质方面：供应商应持有ISO13485质量管理体系认证，提供生物相容性测试报告（ISO10993系列，覆盖实际表面处理状态）、RoHS/REACH符合性声明，以及针对非欧盟原产材料的自由销售证书（FSC）。供应链稳定性方面：评估供应商的贵金属库存策略（铂铱作为战略贵金属价格波动较大，供应商是否有对冲机制）、比较大产能和当前供货负荷、以及响应紧急订单的能力（行业惯例为4至6周标准交货期）。建议在批量采购前安排来料抽样检验，验证尺寸、成分和外观是否与规格书一致。 骨科等离子手术电极铂铱丝质量标准介入手术铂铱显影环可按器械规格定制尺寸。

铂铱显影环本身不具备形状记忆效应（SME）——这是其与镍钛形状记忆合金的根本区别。形状记忆效应来源于材料在相变温度（奥氏体-马氏体转变）附近的晶体学可逆转变，铂铱合金为简单的固溶体合金，不存在此类相变。然而在介入器械的实际使用场景中，显影环需要在支架压握（低温马氏体相，球囊扩张（相变+温度升高），以及植入后体温环境（奥氏体稳定化）这三个阶段的尺寸和形状变化中保持完整功能。这一特性主要依赖于显影环合金本身的超弹性和塑性变形抗力——铂铱合金在大应变下通过塑性变形而非弹性变形来适应支架的形状变化，超出其塑性极限后才会发生不可逆变形。因此，在压握工艺参数设计时需要明确显影环的屈服强度和延伸率数据，确保压握应变不超过合金的安全裕度。对于需要在球囊扩张过程中保持显影环定位精度的高级应用，工程师会优先选择高屈服强度和高延伸率均衡的合***号，并通过有限元分析模拟压握-扩张全过程的应力分布。

显影环在支架压握至输送系统外径的过程中承受极端的径向压缩变形，环的直径从展开态压缩至压握态（通常为标称直径的1/3至1/4），截面形状也从圆形或矩形变为紧贴输送球囊或导丝表面的紧凑形态。这一过程中显影环截面的应变分布极为不均匀——外壁承受压缩，内壁承受拉伸，中性轴位置取决于截面形状的屈曲模态。若压握应变超过显影环合金的延伸率极限，环将发生塑性破坏（开裂或断裂）。因此，压握工艺参数（压握速度、压握温度、是否加热压握）需要根据显影环材料的应力-应变曲线专门开发。设计阶段通常通过有限元分析（FEA）模拟压握-扩张全过程的应力应变分布，识别高应力集中区域并在产品设计中加以优化（如增加过渡圆角、改变压握方向等）。输送系统外径的设计还决定了显影环凸出支架骨架后的总轮廓（pro le），过大的轮廓会直接影响器械的推送手感和通过迂曲病变的能力，尤其在神经颅内血管中这一矛盾尤为突出。专精特新企业打造，显影环技术获医疗行业认可。

显影环的尺寸公差是产品技术规格中**重要的参数之一，直接关系到与支架主体的装配适配性和服役可靠性。直径公差的管控是**——在微型尺寸级别（<1.0mm），±0.02mm的偏差在相对意义上已达±2%以上，若支架骨架的配合间隙设计只有0.03mm，则超差的显影环将无法正常装配或装配后松动。宽度公差同样关键，尤其对于双环组合设计——两个显影环的宽度偏差叠加可能造成轴向定位超出设计窗口。壁厚公差影响显影性能和应力分布，常用精密测量方法包括：光学轮廓仪（垂直分辨率0.1μm）、扫描电子显微镜（SEM）截面分析和X射线断层扫描（CT）无损检测。质量控制采用统计过程控制（SPC）体系，对关键工序（拉丝、绕环、退火、焊接）的工艺参数进行实时监控和趋势分析。批次追溯要求每一盘/每一卷原材料与成品显影环建立完整的单向追溯链路，支持在发现质量问题时快速隔离受影响批次。此外，成品还需全尺寸三坐标测量仪（CMM）或光学测量系统逐件检验，直径、壁厚、宽度等关键尺寸均应记录存档。高新技术企业资质，支撑显影环技术研发创新。双极等离子电极铂铱丝质量标准

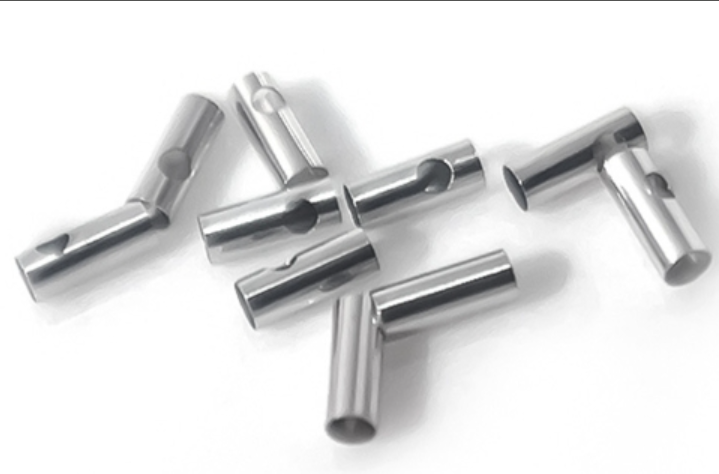

栢林电子研发生产介入手术铂铱显影环，采用铂铱合金材质。脊柱外科低温等离子消融电极铂铱合金行业标准

铂铱显影环的直径规格需要与配套支架的标称直径严格匹配，常见的配套范围从2.0mm（外周血管微型支架）到超过40mm（大口径主动脉覆膜支架系统）不等。直径规格的选型逻辑建立在介入***的解剖学适配基础之上：冠脉支架通常搭配直径0.2mm至0.4mm的显影环，因为冠脉血管直径细小，支架骨架本身已足够薄，显影环只需在标准******下清晰可见即可；外周血管支架对显影环直径的要求则取决于靶血管的迂曲程度和钙化负荷——高迂曲病变需要更软更细的显影环以顺应弯折路径，而严重钙化病变则需要更粗的显影环以确保在钙化斑块遮挡下仍保持可视性。直径规格的公差控制是品质管控的重点——通常要求控制在标称直径的±0.02mm以内，过大的正公差会导致显影环凸出血管壁过多增加血栓风险，过大的负公差则使显影环与支架骨架贴合不紧密产生松动风险。批量生产中，直径的批次一致性通过过程能力指数（Cpk）监控，医疗级要求Cpk≥1.33。脊柱外科低温等离子消融电极铂铱合金行业标准
